华为企业AP：Web示例(V2R10版本)：透明接入模式【胖AP+上层网络】12
最新更新 2026-09-28 16:03
适用于：V200R010版本的FAT AP。
业务需求
企业已经部署了有线上网方式的网络，现需要将FAT AP透明植入原有网络，不改变网络拓扑和周边设备的配置，为员工提供无线上网服务。
组网规划
无线业务：SSID为“employee”，密码为“huawei@123”。

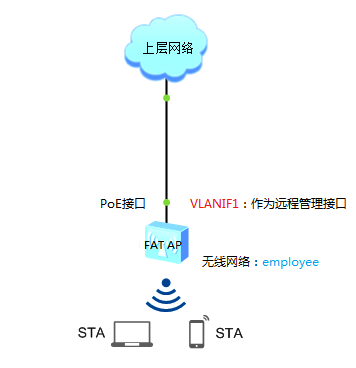

拓扑简图
操作步骤
一、登录到FAT AP的Web界面
使用网线通过浏览器登录胖AP的Web网管
https://forum.huawei.com/enterprise/zh/thread-637631.html
二、初始化基本配置
1. 确认基本信息

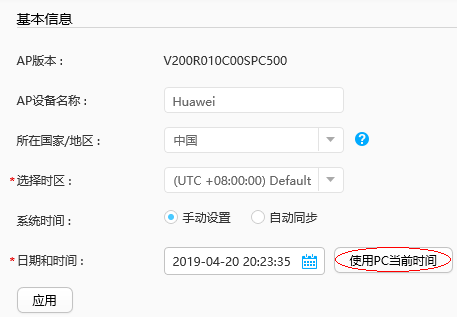

（1）当设备空配置或者恢复出厂设置后，登录WEB网管会进入“基本信息”页面。根据实际情况配置（示例如下图所示），单击“应用”。

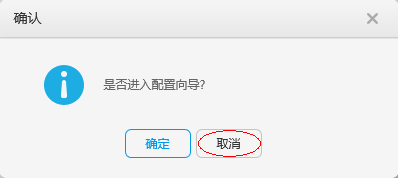

（2）在弹出的“确认”对话框中，选择“取消”（不进入配置向导）。
2. 删除“障碍”配置
说明：设备上默认存在的部分多余配置可能会影响到透明模式后续的正常业务配置，需要进行删除。
（1）依次单击“配置 > 接口管理 > VLAN > VLANIF”，进入“VLANIF”界面。

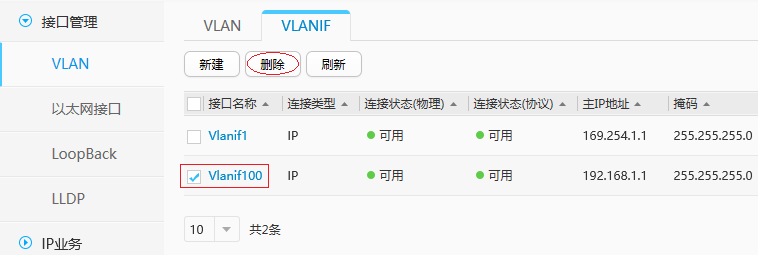

（2）勾选接口名称“Vlanif100”，单击“删除”，系统弹出“确认”对话框，单击“确定”。
三、配置WLAN业务
（1）依次单击“配置 > WLAN业务 > 模板管理”，单击“无线业务”左侧的，系统会展示出无线业务相关的模板。
（2）单击“VAP模板”左侧的，可以看到默认存在两个VAP模板，点击名称为“default-ssid”的VAP模板，参照下图的说明进行配置（修改业务VLAN），单击“应用”。系统弹出“警告”对话框，单击“确定”。

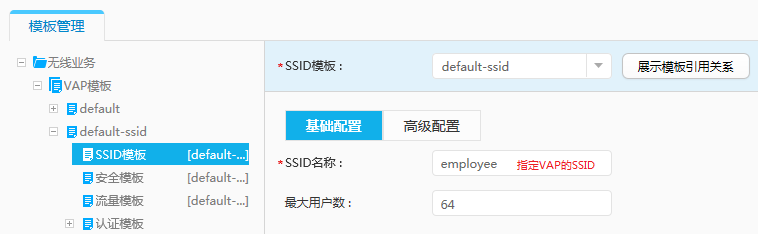

（3）继续单击“default-ssid”左侧的，系统会展示出它所引用的其它相关模板。单击所引用的“SSID模板”，参照下图的说明进行配置（修改无线网络标识），单击“应用”。系统弹出“警告”对话框，单击“确定”。

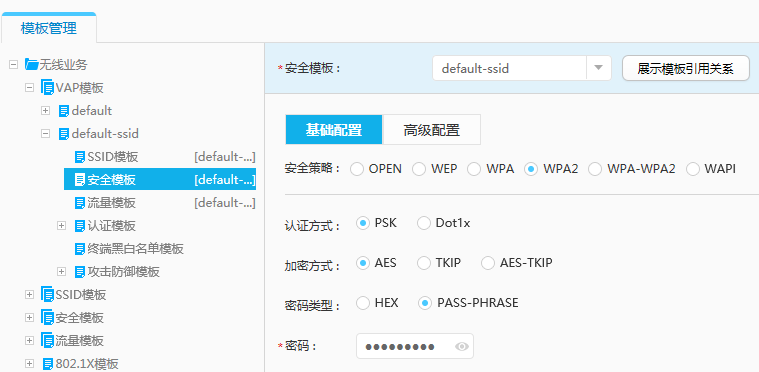

（4）再单击所引用的“安全模板”，参照下图的说明依次选择或输入各项参数（配置安全策略及密码），单击“应用”。系统弹出“警告”对话框，单击“确定”。
四、（可选）配置FAT AP的管理IP
说明：如果不需要远程管理FAT AP的话，可以跳过此步骤。
1. 确认FAT AP的管理IP信息
方法1：手工配置IP方式
适用于：可以确认到能够接入网络具体IP信息的场景，如管理员熟悉当前的有线网络，可以确认到能够接入网络的IP地址、子网掩码和默认网关地址。
方法2：自动获得IP方式
适用于：有线网络是通过DHCP服务器自动给终端分配IP的场景。拓扑示意图如下
确认FAT AP所要连接的上层接入设备的接口后，将此接口下来的网线连接到PC上，PC的网卡使用自动获得IP方式，其操作方法可以参见下面的链接：
https://forum.huawei.com/enterprise/zh/thread-417137.html
提醒：在此步骤中，建议先用PC测试一下是否可以正常上网，如果PC无法上网，则需要排查并解决上层网络的问题。
如果PC可以正常上网，代表上层网络已经对此接口提供了正常的网络接入服务，可以继续按后面的步骤进行配置。
2. 添加FAT AP的管理IP和默认网关
假设通过上面步骤确认到的信息如下：
· IP地址：192.168.1.128
· 子网掩码：255.255.255.0
· 默认网关：192.168.1.1
（1）添加管理IP
a. 依次单击“配置 > 接口管理 > VLAN > VLANIF”，进入“VLANIF”界面。

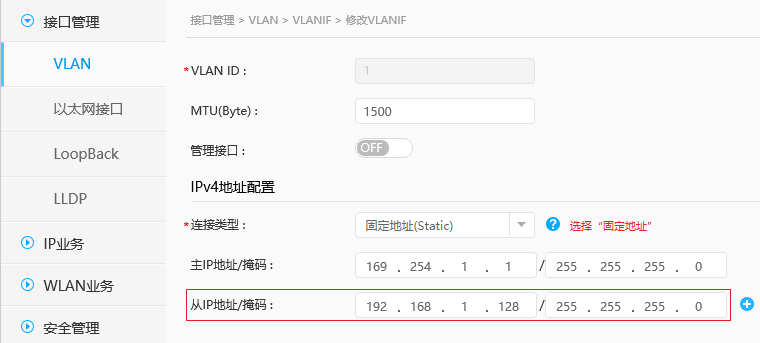

b. 单击接口名称"Vlanif1"， 在弹出的“修改VLANIF”中， 参照下图的说明将“从IP地址/掩码”配置为之前记录的IP地址和子网掩码，单击“确定”。系统弹出“警告”对话框，单击“确定”。
（2）配置默认网关
a. 依次单击“配置 > IP业务 > 路由”，进入路由管理界面。
b. 单击“静态路由配置表”前面的，展开“静态路由配置表”界面。 再单击“静态路由配置表”中的“新建”。

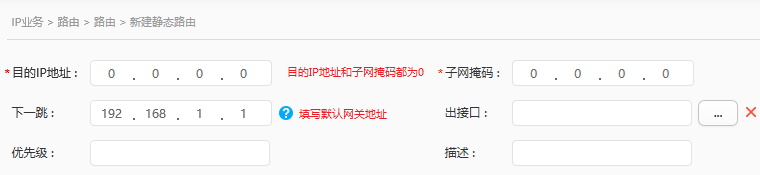

c. 在“新建静态路由”页面中，参照下图的说明依次选择或输入各项参数，单击“确定”。
五、将FAT AP接入到网络中
通过前面的步骤配置好后，无线终端可以发现无线网络配置的SSID，但还需要将配置好的FAT AP接入到网络中才可以正常使用。
---------------------------------------------------------------------------------------------------------------------------------------------------------
【温馨提醒】
当完成全部配置并且测试没有问题后，则应该及时保存当前配置，以免重启后当前配置丢失。常见设备保存当前配置的方法可以参见下面的链接：
https://forum.huawei.com/enterprise/zh/thread-412321.html
